如何修理柴油發電機組的氣缸？（二）

我們在上篇已經為大家介紹了柴油發電機組氣缸的搪削、正確選配活塞及活塞環的相關技巧，下面由專業柴油發電機廠家——江蘇星光發電設備有限公司為您針對準確計算搪削量、上機搪削方法做進一步的講解。



    一、準確計算搪削量



    目前，一般采用按選定的柴油發電機組活塞搪磨氣缸，也就是說，先測量按修理尺寸所選定的活塞裙部外徑，再結合必要的裙部間隙和預留磨量，決定各缸的搪削尺寸，根據柴油發電機組活塞和氣缸的實際尺寸計算搪削量：



搪削量=活塞裙部最大直徑-氣缸最小直徑+配合間隙-磨缸余量



活塞與氣缸配合間隙的大小與氣缸的直徑、活塞的材料和活塞的構造有關。各機型內燃機都有具體規定。



    磨缸余量是根據磨缸設備的精度和操作工藝技術水平來選擇的，不能過大或過小。過大則浪費時間，而且還容易使氣缸的失圓度和錐形度超過公差；過小則精度和光潔度很難達到要求，質量不能保證，一般為0.03~0.06mm。



    例如，前述內燃機經檢驗氣缸磨損的最小直徑為82.30mm（采用第四級修理尺寸+1.OOmm,這一級活塞裙部的最大直徑為82.88mm），取0.03mm的配合間隙和0.06mm的磨缸余量，則搪削量= 82.88-82.30+0.03-0.06=0.55mm。

    二、發電機組氣缸上機搪削



    柴油發電機組氣缸上機搪削時，要根據每次吃刀量的允許限度考慮掂削次數。一般鑄鐵氣缸，第一刀因氣缸表面有硬化皮層和氣缸失圓造成搪削負荷不均勻，最后一刀為了保證氣缸的表面粗糙度，所以吃刀量均應小一些，一般為0.05mm左右，中問幾次可大一些，一般以0.20mm為限，但不得超過搪缸機規定的吃刀量。

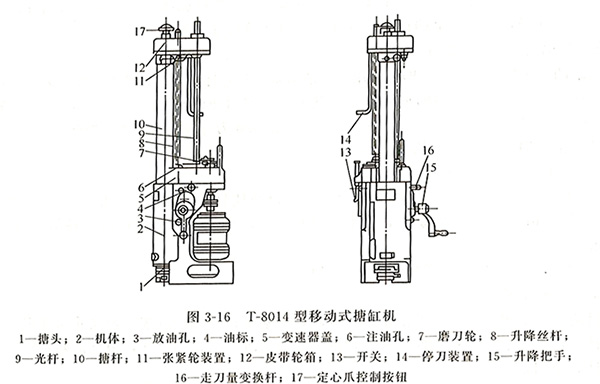

    氣缸的搪削，由專用的搪缸機來進行，一般有立式搪床和移動式搪缸機兩類。搪缸機的結構不同，其使用方法也不一樣?，F以國產T-8014A型移動式搪缸機為例介紹搪缸機的使用方法，其外形和外部結構如圖3-16所示。



    T-8014到移動式搪缸機的主要性能如下。



    搪孔直徑：65~140mm



    最大搪孔深度：300mm



    主軸轉速：250r/min、 380r/min



    主軸進給量（走刀量）：0.11mm/r



最大切削深度：t≤o.5mm
