技術支持
轉速控制器基本電氣特性
電源電壓： DC24V(范圍16V-32V)
電源消耗： <0.1A（不包括執行器）
轉速波動率： ≤士0 25%
穩態調速率： 0~ 5%可調
環境溫度： -40℃~+85℃
環境濕度：
< 950%

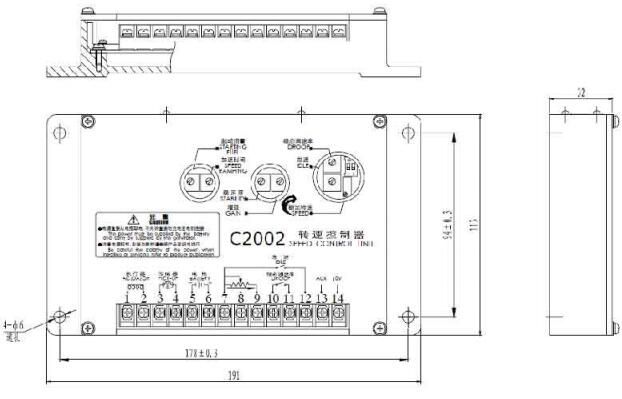

轉速控制器外形及安裝尺寸
轉速控制器安裝在控制箱或固定在笸動機其它外圍設備上，安裝時應盡量選擇空氣干燥， 溫度適宜的地方安裝，如果應用在水和濕氣比重較大的地方應將控制器垂直安裝。

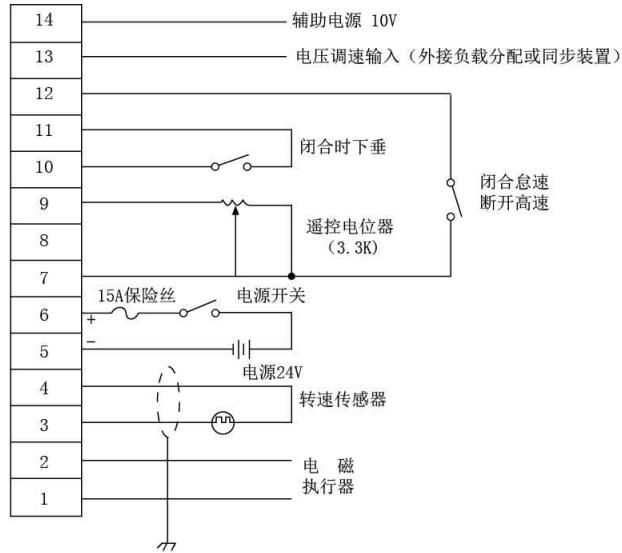

1、2 端于接執行器；
3、4 端子接速度傳感器，速度傳感器必須用屏蔽線纜，線纜的屏蔽部分應接到端子4上，但不可與 其它部分相連接，否則干擾信號可能進入速度控制器；
5、6 端子接直流24V(特殊訂貨i2V)電源，可利用柴油機的控制電瓶、起動電瓶或采用其它穩雎及 非穩壓電源供電，但要保證系統的峰值功耗和電壓波動范圍的要求。當采用起動電瓶供電時，必須設置充電裝置以保證電瓶電量充足。在柴油機起動時，電瓶短時間的輸出電壓跌落不會(huì )影響調速器正常工作。
轉速控制器正電源端(6腳)通過電源開關（或停機開關）。必要時可加保險絲串連直接接至24V電瓶正極，即直接從電瓶正極取電。轉速控制器負電源端(5腳)必須從電瓶負極直接引線。如果電源負極需接地，則電源負極在電瓶負極端接大地，不能從控制器負極（5腳）端接大地。電源線長如果小于十米，選用電源線應大于等于0.75平方毫米：如果大于十米，電源線遙需相應加粗。

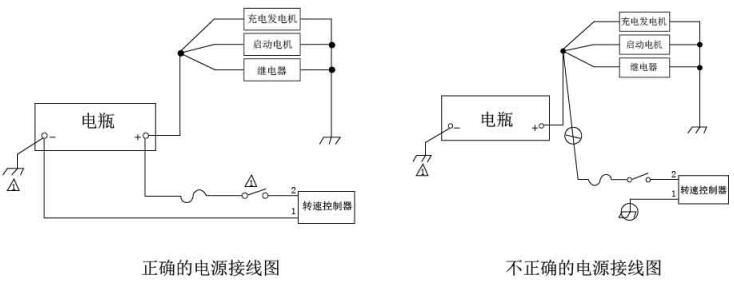

正確的電源接線和不正確的電源接線圖如下：
7、9 端子接轉速微調電位器，電位器阻值3.3K,調速范圍可達到150r/mim；
10、11 端子接穩態調速率開關，斷開穩態調速率為0，閉臺后通過調整控制器上穩態調速率電位器，可將穩態調速率設定在0-5%范圍內（訂貨時此開關不提供，如果用戶需要并車，可將10、11端子用導線短接）；
7、12 端子接高／低速開關，閉合時為患速，斷開后升至高速；
13 端子接電壓調速裝置，可直接接入同步控制器和負載分配器完成自動井車和自動負載分配功能，單機運行時可不接；
14 端子外供10V/20mA電源，但在使用中如生短路或超負荷使用將損壞控制器。
