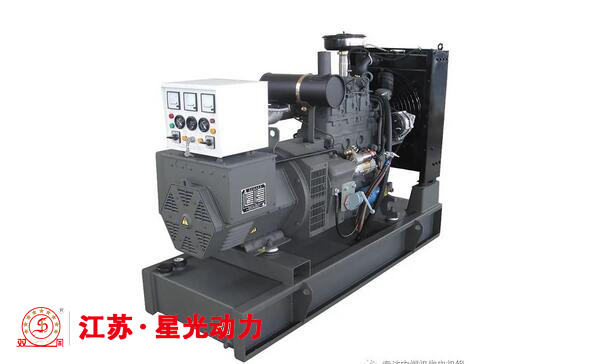

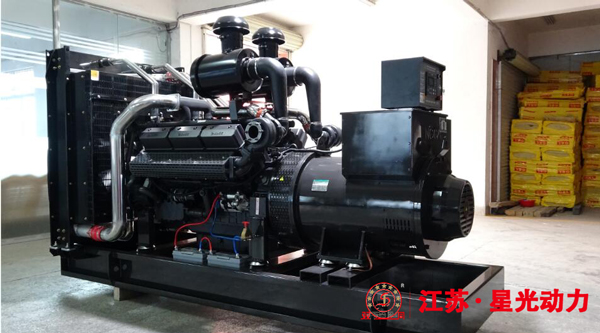

BFK-29型控制屏是福州發電設備廠為其64～250kW柴油發電機組而設計的，其外形尺寸與普通配電屏一樣便于與配電屏組合使用。其原理如圖4-95所示?？刂破聊芡瓿蓹C組的控制及電能輸出，能監視操作同步發電機的運行情況。對電機的電流、電壓、功率因數和功率等變化進行測量。面板上還裝有AVR晶閘管勵磁調節器實現發電機電壓的自動調節，當自動損壞時還能用手動實現發電機電壓的調節，從而保證機組的正常運行。
（1）主回路 當發電機組開始發電時，在發電機出線端U、V、W、N就有400V電壓經電纜線接入控制屏、內部導線或母線排，穿過21.1Ha~2L.Hc電流互感器接自動空氣開關（DL），再經過隔離開關GK向電網用電設備供電。
（2）測量監視電路由電壓互感器1YH、2YH提供測量電壓100V，分別接功率表、功率因數表、電壓繼電器NGJ、頻率表及經過萬能轉換開關CK接至電壓表。電流互感器二次線圈串接電流表、功率表及功率因數表提供所需的測量電流。
（3）合閘回路當操作合閘回路時，電由母線引入V相及中性線N，電路經9RD、10RD加入控制回路。按下合閘按鈕HA→DL常閉觸點→HC→1ZJ常閉觸點，當HC接通時，三相零序整流電路經DL主觸點接通自動開關合閘線圈得電，自動開關接通后由機械自鎖。這時另一路經HC常開觸點進行自鎖，同時SJ時間繼電器得電經0.5s延時，中間繼電器1ZJ動作，由1ZJ常閉觸點切斷電源，使HC失電，完成合閘過程。當DL合閘后由DL常開觸點將自動開關分勵脫扣線圈處于準備脫扣狀態。TS是失壓脫扣線圈進行失壓保護。
（4）勵磁回路 勵磁回路由電源變壓器、AVR-E晶閘管勵磁調節器、熔斷器以及電流互感器（特制）等組成。
（5）保護回路
①由自動開關進行過載及短路保護。
②YJ進行過電壓保護。保護回路控制電源由24V蓄電池提供。各保護元件接點接通中間繼電器1J、2J，使自動開關分離脫扣線圈得電，斷開主回路，達到保護發電機組的目的。FA是動作后信號復歸按鈕。
（6）并聯電路 本控制屏還能與并車屏或同期箱相連接，可與同類機組進行并聯，也可與電網進行并列運行。這時需將過電壓保護回路退出運行，逆功率繼電器投入運行，能起到逆功時斷開逆功率機組的保護作用。
