柴油發電機組作為一種應急備用電源，其結構原理非常復雜，用戶在采購柴油發電機組到安全驗收各個階段都要注意一些問題，尤其是在安裝過程特別注意，下面由江蘇星光發電設備有限公司就柴油發電機組安裝全套流程做詳細介紹。



　　一、機組安裝前的準備工作

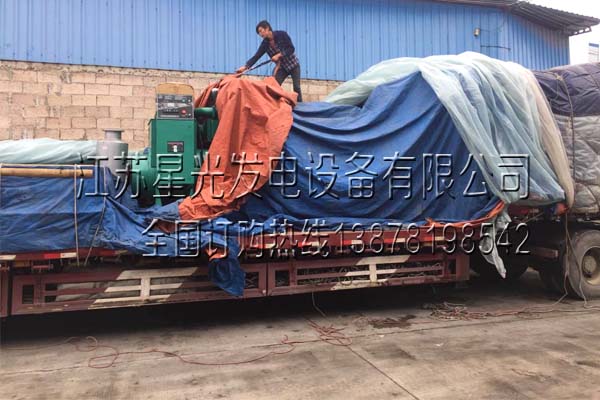

　?。?/span>1）機組的搬運



　　在搬運時應注意將起吊的繩索應系結在適當的位置，輕吊輕放。當機組運到目的地后，應盡量放在庫房?jì)?，如果沒有庫房需要在露天存放時，則將油箱墊高，防止雨水侵濕，箱上應加蓋防雨帳篷，以防日曬雨淋損壞設備。



　　由于機組的體積大，重量很重，安裝前應先安排好搬運路線，在機房應預留搬運口。如果門窗不夠大，可利用門窗位置預留出較大的搬運口，待機組搬入后，再補砌墻和安裝門窗。



　?。?/span>2）開箱



　　開箱前應首先清除灰塵，查看箱體有無破損。核實箱號和數量，開箱時切勿損壞機器。開箱順序是先折頂板、再拆側板。拆箱后應做以下工作：



　?、贀C組清單及裝箱清單清點全部機組及附件；



　?、诓榭礄C組及附件的主要尺寸是否與圖紙相符；



　?、蹤z查機組及附件有無損壞和銹蝕；



　?、苋绻麢C組經檢查后，不能及時安裝，應將拆卸過的機件精加工面上重新涂上防銹油，進行妥善保護。對機組的傳動部分和滑動部分，在防銹油尚未清除之前不要轉動。若因檢查后已除去防銹油，在檢查完后應重新涂上防銹油。



　?、蓍_(kāi)箱后的機組要注意保管，必須水平放置，法蘭及各種接口必須封蓋、包扎、防止雨水及灰沙浸入。



　?。?/span>3）劃線定位



　　按照機組平面布置圖所標注的機組與墻或者柱中心之間、機組與機組之間的關系尺寸，劃定機組安裝地點的縱、橫基準線。機組中心與墻或者柱中心之間的允許偏差為20mm，機組與機組之間的允許偏差為10mm。



　?。?/span>4）檢查設備準備安裝



　　檢查設備，了解設計內容和施工圖紙，根據設計圖紙所需的材料進行備料，并按施工計劃將材料按先后順序送入施工現場。



　　如果無設計圖紙，應參考說明書，并根據設備的用途及安裝要求，同時考慮水源、電源、維修和使用等情況，確定土建平面的大小及位置，畫出機組布置平面圖。



　?。?/span>5）準備起吊設備和安裝工具





　　二、機組的安裝



　?。?/span>1）測量基礎和機組的縱橫中心線



　　機組在就位前，應依照圖紙"放線"畫出基礎和機組的縱橫中心線及減振器定位線。



　?。?/span>2）吊裝機組



　　吊裝時應用足夠強度的鋼絲繩索在機組的起吊位置，不能套在軸上，也要防止碰傷油管和表盤，按要求將機組吊起，對準基礎中心線和減振器，并將機組墊平。



　?。?/span>3）機組找平

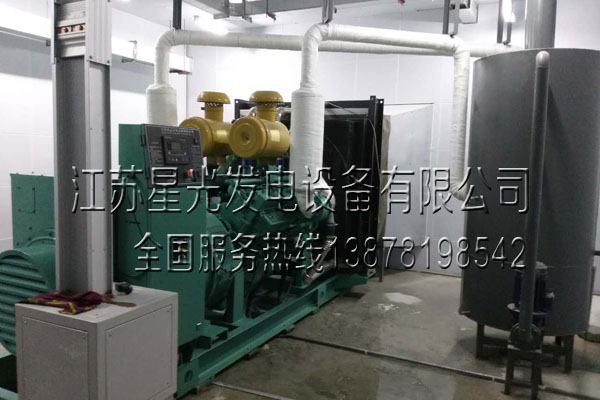

　　利用墊鐵將機器調至水平。安裝精度是縱向和橫向水平偏差每米為0.1mm.墊鐵和機座之間不能有間隔，使其受力均勻。排煙管的安裝應注意排煙管的暴露部分不應與木材或其他易燃性物質接觸。煙管的承拓必須允許熱膨脹的發生、煙管能防止雨水等進入。



　　排煙管的鋪設有兩種方式：



　?、偎郊芸眨簝?yōu)點是轉彎少、阻力??；缺點是室內散熱差、機房溫度高。



　?、诘販蟽蠕佋O：優點是室內散熱好；缺點轉彎多、阻力大。



　?、蹤C組的排煙管的溫度高，為防止燙傷操作員和減少輻射熱對機房溫度的提升，宜進行保溫處理、保溫耐熱材料可采用玻璃絲或硅酸鋁包扎，可起隔熱、降噪作用。



　

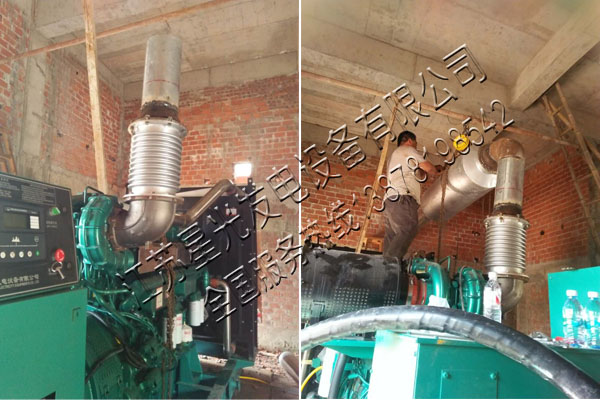

　　三、排氣系統的安裝



　?、俨裼桶l(fā)電機組的排氣系統工作界定是指柴油發電機組在機房?jì)然A上安裝完畢后，由發動機排氣口連接至機房的排氣管道。



　?、诓裼桶l(fā)電機組排氣系統包括和發動機標準配置的消聲器、波紋管、法蘭、彎頭、襯墊和機房連接至機房外的排氣管道。



　　排氣系統應盡可能減少彎頭數量及縮短排氣管的總長度，否則就會(huì )導致機組的排氣管壓增大，而使機組產生過多的功率損失，影響機組的正常運行和降低機組正常的使用壽命。



　　柴油發電機組技術資料中所規定的排氣管徑一般是基于排煙管總長為6m及最多一個彎頭和一個消聲器的安裝。當排氣系統在實際安裝時已超出了所規定的長度及彎頭的數量，則應適當加大排氣管徑，增大的幅度取決于排氣管總長和彎頭數量。



　　從機組增壓器排氣總管接出的第一段管道必須包含一柔性波紋管段。該波紋管已隨機配套給客戶，排氣管第二段應被彈性支承，以避免排氣管道安裝不合理，或機組運行時排氣系統因熱效應而產生的相對位移引起的附加側應力和壓應力加到機組上，排氣管道的所有支承機構和懸吊裝置均應有一定的彈性。



　　當機房?jì)扔幸慌_以上機組時切記每臺機組的排氣系統均應獨立設計和安裝。絕不允許讓不同的機組共用一個排氣管道，以避免機組運行時因不同機組的排氣壓力不同而引起的異常竄動，及增大排氣背壓和防止廢煙廢氣通過共用管道回流，影響機組正常的功率輸出或甚至引起機組的損壞。





　　四、電氣系統的安裝



　　① 電纜的敷設方式



　　電纜的敷設方式有直接埋地、利用電纜溝和沿墻敷設等幾種。



　　② 電纜的敷設路徑的選擇



　　選擇電纜的敷設路徑時，應考慮以下原則：



　?、?電力路徑最短，拐彎最少；



　?、?使電纜盡量少受機械、化學和地中電流等因素的作用而損壞；



　?、?電纜敷設的一般要求



　　敷設電纜，一定要遵守有關技術規程所規劃和設計要求。



　?、?在敷設條件許可的條件下，電纜長度可考慮1.5﹪~2﹪的余量，以作為檢修時的備用，直埋電纜應作波浪形埋設。



② 對于電纜引入或引出建筑物或構筑物、電纜穿過樓板及主要墻壁處、從電纜溝道引出至電桿，或沿墻壁敷設的電纜在地面上2m高度及埋入地下0.25m深的一段。電纜應穿鋼管保護，鋼管內徑不得小于電纜外徑的2倍。

以上是柴油發電機組的安裝步驟及流程的介紹，希望對各位用戶的操作及使用有一定的幫助。更多關于柴油發電機技術/柴油發電機售后/柴油發電機最新報價歡迎來電咨詢汪先生13878198542
