通過前面兩篇文章了解了柴油機的一個機體組、兩大機構之后，我們再來看一下柴油機的總體結構之五大系統：

柴油機五大系統：

A、燃油供給系統（又稱燃油系）

作用：1）容量空壓以一定的噴油質量噴入燃燒室。2）與空氣迅速良好的混合燃燒最后排出廢氣。

組成：1）低壓部份：油箱→油水分離器→粗細濾器→輸油泵→高壓油泵→噴油咀→進缸，輸油泵除水泵外。由高壓油泵輪拖動。2）高壓部份：高壓油泵→噴油咀→進缸

高壓油泵和種類：1）拴塞式（波希式）油泵 2）分配式油泵

噴油咀的種類：1）孔式噴油器 2）軸針式噴油器（皆為閉式噴油器）

B、潤滑系統：

作用：1）減少摩擦2）傳遞熱量、冷卻3）密封4）清潔

方式：1）壓力潤滑2）飛濺潤滑3）重力潤滑4）鈣基潤滑

組成：機油泵（A、齒輪式B、轉子式）→機油精細濾器→進入機體油道限壓閥，機油散熱器，機油，機油壓力表，機油冷卻器。機油壓力0.4rpa~0.6rpa.

C、冷卻系統：

作用：保證機組溫度控制在80℃~90℃之間，正常溫度：85℃。

方式：A、風冷B、水冷：水冷實行強制循環：

1、大循環：經過水箱散熱器

2、小循環：不經過水箱散熱器。

大小循環的控制：由節溫器控制，而節溫器開啟溫度：26℃。

組成：水泵、散熱器、風扇、水箱、節溫器、冷卻液（要求軟水，所以加乙二醇）。

D、起動系統

作用：使發動機迅速起動，穩定怠速、傳遞扭矩、起動主機。

組成：A、起動機（也稱馬達），直流電機加上起動機構。

電壓：12V~24V、功率：各機型不同有所變動

B、蓄電池：電壓：12V~24V

E：進排氣系統：

作用：（1）向柴油機供給清潔無塵高密度高清晰空氣。
      （2）將氣缸內廢氣排除干凈。

組成：進氣：空濾器~進氣管~廢氣渦輪增壓器~彎管~進缸

排氣：排氣~排氣管~消聲器

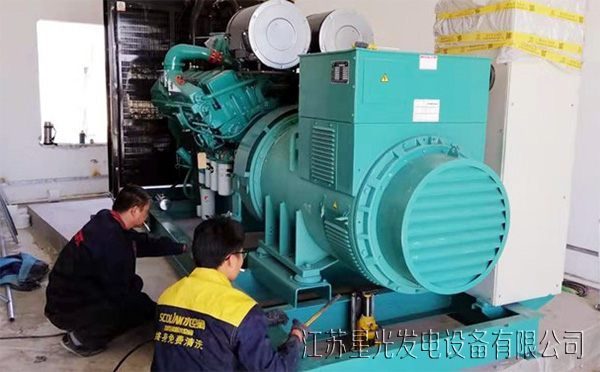

通過以上介紹，您是不是對柴油機的總體結構又有了更深刻的了解了呢？江蘇星光發電設備有限公司生產的柴油發動機因其油耗低、可靠性高、壽命長、高扭大的優點，深受用戶喜愛，被廣泛應用于各個行業。江蘇星光公司是專業發電機、柴油發電機組、康明斯發電機組、沃爾沃發電機組等生產廠商，可提供15KW-2500KW各種規格普及型、自動化、四保護、自動切換、低噪音及移動式等，高品質、低能耗的發電機組以滿足客戶的一切電力需求，歡迎訂購。
