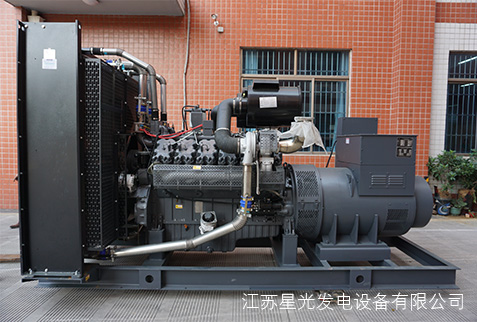

康明斯柴油發電機組控制屏通電調試簡單介紹如下

由于通是高度是在無負載情況下進行的，因此，主控屏與副控屏出線匯流排不應連接，主控屏各開關所置的位置是“手動”位置、“應急”位置、加熱器開關關斷。

（1）關好副控屏的屏門并通電，合上刀開關，此時綠色信號燈亮，撳下“合閘”按鈕，此時應合閘，同時“合閘”紅燈燃亮，并將主控屏加熱器接通，指示燈燃亮。

（2）柴油機應在上述狀態下進行人工起動成功，并全速運行，柴時主控屏“分閘”綠燈應燃亮，調節主控屏在電壓調整旋鈕，使發電機電壓表指針在400V為止。將柴油機轉速開關置于“RUN”位置。如果柴油發電機組處于自起動投入狀態時，必須將柴油機儀表板上的開關分別置于“OFF”和“URN”位置，冷卻水、潤滑油加熱器電路應接通，為柴油發電機組自動作準備。

（3）將主控屏轉換開關分別置于“自動”、“應急”位置，此時“自動投入”指示燈燃亮。

（4）先關斷水、油加熱器開關，再將副控屏刀開關拉開至斷路狀態。副控屏并關延時分閘，此時柴油機應能自行起動。如果柴油發電機組起動成功，主控屏上的綠色指示燈燃亮，若將主控屏的自動開關合閘，綠燈熄滅，而紅色指示燈燃亮，表明柴油發電機組自起動成功，而且合閘完畢并已供電。

（5）將副控屏的刀開關合閘，此時副控屏的綠燈燃亮，以延時后，主控屏自動開關分閘，紅燈即滅而綠燈亮并漸暗，柴油機立即怠速運轉。副控屏自動開關自動合閘，“合閘”指示紅燈亮。3min后柴油機自動停機。

（6）若述試車全部正常后，將主控屏上的開關置于“手動”位置，并欣下副控屏上的“分閘”按鈕，此時由電網電源對負載正常供電，而主控屏的加熱器開關接通。

（7）待市電供電正常后，主控屏開關仍置于“自動”和“應急”位置，以便 市電下次停電時，即可自行應急起動，向負載供電。

（8）檢查報警電路是否正常，按下“試報警”按鈕，此時，報警電鈴應響，“故障報警”燈應亮，發出聲光報警信號，放開按鈕信號立即消失。

（9）將“應急”開關置于“試機”位置，柴油機應能自動起動，但主控屏的開關不能“合閘”。度機成功后，開關從“試機”位置復原為“應急”狀態位置，應能使柴油機怠速運轉，3min后停機。

（10）當柴油發電機組自動起動發電時，若發電機出現過載，過電流掉閘，柴油機應能自行怠速運行，并發出聲光報警信號。在3min內經人工排除故障后，將開關由“自動”位置扳向“手動”位置后，立即扳回“自動”位置，柴油發電機組將自動恢復正常供電，怠速運行3min時間不能排除故障，柴油發電機組將自動停機。在試車過程中出現機油壓力過低，水溫過高，柴油發電機組會(huì )自動緊急停機并發出光報警信號。

以上是由專業柴油發電機廠家--江蘇星光發電設備有限公司為大家分享的康明斯柴油發電機組控制屏通電調試內容，希望對大家有幫助。我公司創(chuàng )始于1974年，是專業的發電機，柴油發電機組生產廠商，是國內生產發電機，柴油發電機組較早的廠家之一。我司擁有一流的檢查設備，先進的生產工藝，專業的制造技術，歡迎大家前來參觀，網址：www.69132221.cn
