柴油發電機組維修時，需要用到的游標卡尺是一種比較精密的測量工具，可以直接測量出工件的內徑、外徑和深度等各種尺寸。其測量范圍有0~125mm、0~150mm和0~200mm等。根據其測量精度的不同，游標卡尺分為1/10、1/20、1/50和1/100四種。這里的1/10、1/20、1/50和1/100是指游標卡尺所能準確測出的最小單位數值。比如1/50游標卡尺，是指這種游標卡尺能量出大于l/50mm的數值，而不能量出小于l/50mm的數值，其測量精度為1/50（0.02mm）。同樣， 120和1/100的游標卡尺的精度分別為1/10 、1/20和1/100的游標卡尺的精度分別為1/10（0.1mm）、1/20（0.05mm）和1/100（0.Olmm）.下面由星光小編以1/50游標卡尺為例，詳細介紹游標卡尺的構造、分格原理、讀數方法、使用方法。

一、游標卡尺的構造

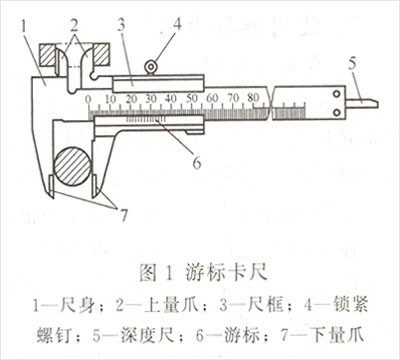

各種游標卡尺的構造基本一樣，如圖1所示。主要由尺身（主尺）、上量爪、下量爪、游標（副尺）、鎖緊螺釘和深度尺等組成。尺身上帶有厘米刻度尺的靜測頭、游標尺上帶有刻著游標的滑板和動測頭。

    二、游標卡尺的分格原理

    在主尺上取一定長度，根據量值的大小，再刻上適量的刻度，表示幾分之幾的數值，在游標上也以同樣的方法，取一定長度刻上適量刻度，使兩尺的刻度保持一定的差數，通過這基數就能得出計量數值。

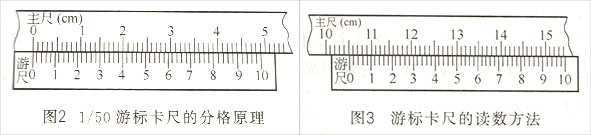

    如圖2所示是1/50（0.02 mm）游標卡尺的分格情況。主尺上面的尺寸和普通尺沒有任何區別，就是在1cm酌長度內分出10個小格，每格為1mm。在游標上刻有50個小格，但它的長度等于主尺上的49小格，則每格為0.98mm （1-1/50），即游標上面每個小格較主尺每個小格少0.02mm（1-0.98），若沿著游標第一格向右數，第一格少0.02mm，第二格少0.04mm，第三格少0.06mm，這樣數到第50個小格恰好少1mm，因此，這種游標卡尺能量得的精度為1/50（0.02mm），所以，把它叫做1/50游標卡尺。

    三、游標卡尺的讀數方法

   （1）讀整數 看游標上"O"線左邊主尺上第一條刻線的數值。

   （2）讀小數 看游標上"O"線右邊，數一數游尺上第幾條刻線與主尺上的刻線對得最齊，讀出小數值（其方法是游標上對得最齊的第幾格數乘以游標卡尺的精度，例如：游標上第8條刻線與主尺上的刻線對得最齊，對于1/50、1/20和1/10游標卡尺而言，其小數部分的讀數分別為8×0.02=0.16mm、8×0.05=0.40mm和8×0.1=0.8mm）。

    （3）相加  把上面兩次讀得的數相加，即為游標卡尺所量出的尺寸。例如，圖3所示為1/50游標卡尺的一次測量數值，其讀數為105+ 27×0.02 =105.54mm.

四、游標卡尺的使用方法

    在測量工件的內徑和外徑時，首先根據工件的大小將游標卡尺張開適當的開度，輕輕放在工件的表面上，右手握住游標卡尺活動爪并抵住工件，與此同時，用左手握住固定爪慢慢右移動，直到工件適當卡牢，將活動爪固定螺釘旋緊，然后從工件上取出游標卡尺，準確出數值即可。

    在測量槽或孔的深度時，將主尺端部抵住工件表面，并使主尺與凹槽垂直，移動游尺使深度尺與槽底接觸，以得出正確的讀數。為了消除測量時的隨機誤差，通常測量一個尺寸應重復幾次，尤其對不規則的工件更是如此。

    通過以上的學習，大家對柴油發電機組維修時需要用到的量具--游標卡尺的使用方法學會(huì )了嗎？江蘇星光發電設備有限公司長期為用戶提供純正的備品備件、技術咨詢、指導安裝、免費調試、免費檢修、機組改造及人員的培訓服務。如有任何疑問歡迎撥打星光熱線：13878198542【注：本文未經允許禁止轉載】
