繼《 技術分享：柴油發電機推桿\凸輪軸\曲軸等部件檢測方法》，分享了推桿、凸輪軸、曲軸等發電機的部件檢測方法，本文繼續給大家介紹發電機的活塞環，活塞銷，連桿，節溫器，噴油器?；钊c汽缸蓋、汽缸套構成柴油機燃燒室，承受燃氣作用力并通過活塞銷和邊桿傳遞給曲軸，以使曲軸旋轉而輸出動力，同時，在壓縮過程中還要承受邊桿的推力，因此檢測活塞、噴油器、節溫器等部件檢測是非常重要的工作之一，如需要了解更詳細的發電機零部件檢測資料，歡迎大家來電交流：13878198542
|
活塞外徑 |
配缸間隙 |
|
Φ127.726-Φ127.774 |
0.216-0.284 |
活塞環：活塞環置于缸套上部，用塞尺測量開口間隙，當間隙值超過限值時應更換。
|
|
標準值 |
極限值 |
|
第1環 |
0.35-0.50 |
1.5 |
|
第2環 |
0.40-0.60 |
1.5 |
|
油環 |
0.4-0.7 |
1.5 |
將活塞環置于相應的環槽，用塞尺測量側隙，當間隙值超過限值時應更換。
|
|
標準值 |
極限值 |
|
第2環 |
0.050-0.082 |
1.5 |
|
油環 |
0.03-0.07 |
1.5 |
活塞銷：在三處位置用千分尺測量活塞銷外徑，超過極限值時更換。
|
標準值 |
極限值 |
|
Φ49.994-Φ50.000 |
≤Φ49.983 |
檢查活塞銷和連桿襯套間隙，超過極限值時應更換超尺寸件。
|
標準值 |
極限值 |
|
0.055-0.071 |
0.15 |
連桿：
1)將連桿安裝在連桿測定機上，利用塞尺檢查大、小頭孔平行度。如果超過極限值，予以更換。
2)標準值為0.02mm，極限0.2mm。
3)將活塞連桿總成安裝到曲軸上，使用塞尺測量連桿大頭端的側面間隙，標準值為(0.24-0 392)mm。如果超過極限值，予以更換。
4)連桿螺栓從螵栓法蘭面至螺栓尾端標準長度為(67.2～67.5)mm，使用極限為69mm。
節溫器：
1)檢查蠟丸和彈簧有無損壞。
2)把溫度計放入水中并采取間接方法把水加熱，當水溫達到71℃時閥開始打開，當水溫達到83℃時水閥完全打開。
3)測量閣打開溫度和閥完全打開時的溫度，檢測閥的升程是否大于6.5mm，如果異常請更換。
噴油器：
1)拆卸噴油器，檢查各部分零件是否損壞，如損壞則更換。

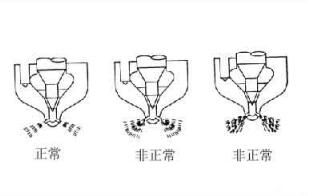

2)重新裝噴油器，在噴油器試驗臺上檢測噴射壓力，噴身壓力 為（27-28）MPa，試驗時噴嘴噴油霧化如圖示，如果異常請更換。
