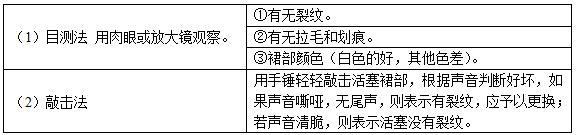

1．柴油發電機組內燃機活塞外觀檢驗
2．活塞裙部的測量

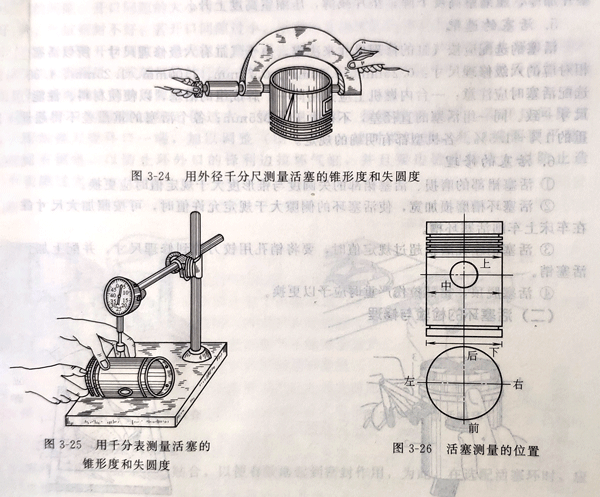

活塞裙部的最大磨損量、錐形度和失圓度可用外徑千分尺（圖3-24）或千分表（圖3-25）進行測量。
值得注意的是：測量活塞時，應在活塞裙部的上、中、下三處分別測出前后和左右的數值來（圖3-26），測得活塞縱向直徑最大值與最小值之差為錐形度，橫斷面直徑最大值與最小值之差為失圓度，然后按照說明書技術要求進行對照，看是否可繼續使用。
3．活塞裙部與氣缸壁徑向間隙的檢查
活塞裙部與氣缸壁徑向間隙各機均有明確規定。檢查方法是：選擇適當長度、厚度與所測定間隙大小相等的厚薄規，活塞倒過來頂朝下，厚薄規放在活塞裙部，同時裝入氣缸（此時，活塞不裝活塞環。若是使用過的舊活塞和舊氣缸，應放在磨損量最大的地方），到位后拉出厚薄規，用手拉出，稍有一定阻力為合適。
4．壓縮室高度的檢查與調整
（1）壓縮室高度的定義 所謂壓縮室高度，是指活塞到達上止點時，活塞頂與氣缸蓋之間的距離（間隙），也稱壓縮室余隙。
在修理內燃機時，若更換或修理過氣缸套、連桿、連桿瓦、活塞銷襯套、氣缸墊等機件，均應對壓縮室高度進行檢查與調整。
（2）：壓縮室高度的檢查 方法是：把鉛塊或鉛絲（選用的鉛塊厚度或鉛絲直徑不能小于規定的壓縮室高度，但也不能太大，一般比規定的壓縮室高度大1.5～2倍左右）放在活塞頂上（注意避開氣門），并將氣缸蓋按規定力矩擰緊，然后慢慢轉動曲軸，使活塞經過上止點，最后將鉛塊（或鉛絲）取出，用千分尺測量其厚度，此厚度就是壓縮室的高度。
注意：檢查壓縮室高度一定要在連桿軸瓦檢修完以后進行，測得的壓縮室高度不能超過原機規定數值的5％。
（3）壓縮室高度的調整 一般而言，汽油機是利用氣缸墊的厚度來調整，缸墊加厚，壓縮室高度上升：缸墊減薄，壓縮室高度下降。柴油機是利用連桿軸瓦間的墊片厚度來調整，墊片加厚，壓縮室高度下降；墊片減薄，壓縮室高度上升。
5．活塞的選配
活塞的選配應按氣缸的修理尺寸來決定，由于氣缸有六級修理尺寸，所以活塞也有與之相對應的六級修理尺寸：0.25mm、0.50mm、0.75mm、1.00mm、1.25mm、1.50mm。在選配活塞時應注意：一臺內燃機上應選用同一廠牌成組的活塞，以便使材料、性能、重量和尺寸一致。同一組活塞的直徑差，不得大于0.025mm；各個活塞的重量差不得超過活塞自重的1％～1.5％。各機型都有明確的規定。
