6.6kV中壓移動電源車由牽引車、箱式半掛車、6kV柴油發電機組（包括啟動系統、燃油系統、潤滑油系統、冷卻系統、進氣系統和降噪系統等）、柴油發電機組控制保護監測系統中壓配電系統、低壓配電系統、控制電源系統、電纜及收放裝置以及配套輔助設施等部分組成。所有輔助系統完整自持，獨立運行，滿足GB／T 2819-1995《移動電站通用條件》要求。
1）箱式半掛車
半掛車的設計滿足GJB79A-1994廂式車通用規范和GB／T 23336-2009《半掛車通用技術條件》的相關要求。半掛車有相應支承裝置。支腿固定在掛車大梁，使用時支腿向下伸出觸地，將車身頂起，使車輛的大部分（或全部）重量由支腿支撐，保持車體的平穩，減輕車輛彈簧鋼板的負載。使用完畢，支腿向上收起，離地有足夠的高度，保證有充分的離地高度，確保行車安全、保護輪胎及設備的安全。支腿帶有鎖定保護，在不平的路面使用時按高度差進行調平。

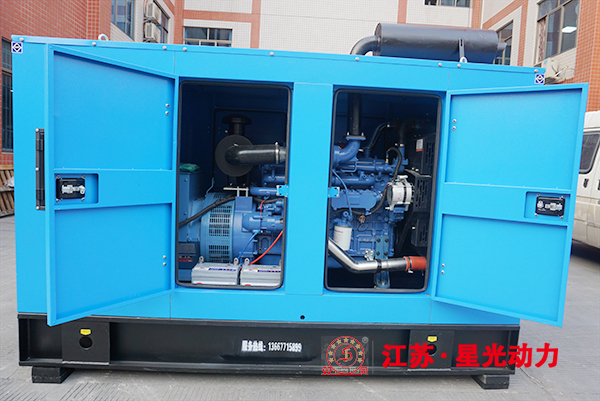

2）柴油發電機組
柴油發電機組符合GB／T 2820-1997《往復式內燃機驅動的交流發電機組》的要求。柴油機與發電機采用聯軸器直接相連，安裝于鋼制公共底座。發電機應采用自通風、防滴水保護型式的同步發電機，符合GB755-87《旋轉電機基本技術要求》要求。
3）低壓配電系統
電源車箱體內設置小容量6.3kV／0.4kV配電變壓器，當柴油發電機組自動后，為柴油發電機組及箱體冷卻系統、照明系統、控制系統等負載供電。
4）控制電源系統
控制電源系統標稱電壓為DC110V，采用閥控式密封鉛酸蓄電池，為中壓柜、柴油發電機組控制柜、儀表柜等提供DC110V控制電源，其容量滿足用電設備1h供電需求。柴油發電機組啟動成功后，控制蓄電池由車載6.3kV／0.4kV變壓器供電。
5）啟動系統
柴油發電機組采用電啟動方式啟動，啟動蓄電池額定電壓DC24V，采用閥控式密封鉛酸蓄電池，在蓄電池充滿電后斷開充電電源其容量能保證機組連接啟動6次。柴油發電機組備用時，蓄電池由移動電源存儲廠房低壓電源進行浮充電；柴油發電機組啟動成功后由6.3kV／0.4kV變壓器供電。蓄電池組自配充電裝置，蓄電池使用壽命不低于5年。
6）燃油系統
車輛箱體內設置油箱，油箱容量滿足柴油發電機組滿功率運行4h以上并符合相關消防要求。油箱預留日常加油管接口，允許運行時在線補充燃油，通過燃料補充功能實現不少于連續72h運行的需要。移動電源車內設置電動補油裝置及補油接管，當需要補油時可通過該接管向車內油箱在線補油。為避免過補油，車內設置油箱液位指示及高、低液位報警。
7）電纜及收放裝置
箱體內部設置電動電纜絞盤（帶手動操作功能），柴油發電機組出線電纜采用阻燃軟電纜，具有耐磨、耐油污特性，長度為100m，電纜兩端均配置線耳，便于快速連接。
