江蘇星光動力集團 >> 技術支持 >> 沃爾沃發電機的電壓調節器數據及勵磁系統接線圖

技術支持

沃爾沃發電機的電壓調節器數據及勵磁系統接線圖

[文章來源：星光] [發布日期：2018-01-24] [瀏覽次數：]
  沃爾沃發電機的自動電壓調節器AVR和D202型，它的全部元器件都裝在一塊印刷是路板上，引出線通過多芯插接件或螺栓與外界聯接，可以安裝在接線盒中，也可以移出機外，安裝在控制屏中，移出機外時，應特別注意調節AVR的通風冷卻。

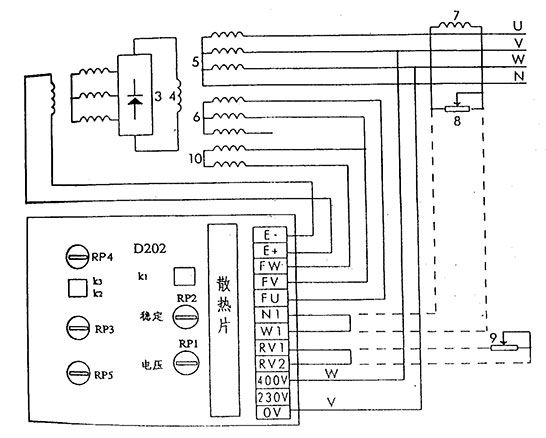

電壓調節器數據及勵磁系統接線圖

1、勵磁機磁場繞組   2、勵磁機轉子繞組   3、旋轉整流器  4、發電機磁場繞組
5、發電機主定子繞組   6、輔助繞組   7、調差互感器   8、調差電位器
9、遠程電壓調節電位器   10、三次諧波繞組

  RP1：電壓調節
  RP2：穩定調節 R1：積分時間常數調節
  RP3：50Hz的頻率拐點調節（K2打開）
  RP4：50Hz或60Hz時電壓下迭大小調節
  RP5：60Hz的頻率拐點調節（K2接通）3.6.1可用于50Hz和60Hz的發電機中，用于60Hz發電機時，K2開關置于“ON”位置，（即斷開位置）。

  測量變壓器輸入電壓為400伏（也可為230伏）,短路和過載保護的快速熔斷10A，5秒（此容斷器裝在調節器線路板上）。需要有負載緩沖功能和U/f=常數功能時，K3開關置于“ON”位置，不需這兩項功能時，K3開關置于“斷開”位置。 需要遠程電壓調節時，可將RV1和RV2之間的短路接線斷開，接入一個KΩ的電位器（推薦用多圈電位器）。N1，W1出廠時被短接，如有并聯運行要求，折去短接線，在此二端接上調差裝置（該裝置由一個電流互感器和一個電位器并聯接而組成）。電流互感器付邊容量為1VA，電流為1A，電位器為20W5Ω。注意，調差裝置的電流互感器不能與AVR的電壓測量變壓器接在同一相中，例如，AVR的電壓測變壓器接在V-W相，那么調差用的電流互感受器應接在U相中。
