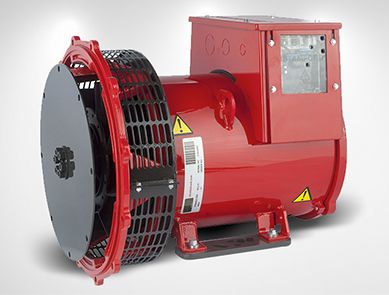

無刷交流同步發電機的結構分為兩大部分，即靜止部分和轉動部分。靜止部分稱為定子，包括機座、定子鐵心、定子繞組、端蓋、軸承蓋及交流勵磁機的定子等組成。下面由星光小編針對靜止部分的主要部件做詳細解說。

一、定子

由機座、定子鐵心、定子繞組所組成。定子鐵心和定子繞組是產生感生電勢、電流的部分故又稱為電樞。

   1、機座：機座勢發電機的整體支架，用來固定電樞和前后端蓋一道支撐轉子。機座上一般都有出線盒，位于機座上部，也有唯有右側面的（從軸伸出端看）。出線盒內裝有接線板，以便引出交流電等。

2、定子鐵心：定子鐵心勢發電機磁路的一部分。為了減小渦流損耗，鐵心采用兩面涂有絕緣漆的硅鋼片迭壓而成。鐵心開有均勻分步的槽，以嵌放電樞繞組。

3、定子繞組：由線圈繞組組成，線圈按一定方式連接后嵌入鐵心槽中。三相繞組應對稱嵌放，彼此相互羞1200電角。



二、端蓋

由于端蓋和機座配合后用來支承轉子，因此，在端蓋的中心處應開有軸承室圓孔，以供安裝軸承。端蓋的端面有止口與機座配合，與柴油機專配發電機在軸伸出端蓋兩端面，均有端面止口，以保證轉子裝配后同軸度的要求。

三、交流勵磁機定子

  交流勵磁機產生的交流電，經旋轉整流器整流后，供同步發電機勵磁用的。為了避免勵磁機與旋轉磁極式發電機用電刷、滑環提供勵磁電流，因此，交流勵磁機的定子為磁極，而轉子為電樞。

  以上是由江蘇星光發電設備有限公司和大家分享的無刷交流同步發電機結構靜止部分主要配件的說明，希望可以幫助各位用戶加深對這些部件的了解，以便更好地使用發電機。我公司是專業的發電機，柴油發動機，柴油發電機組生產廠商，是國內生產發電機，柴油發動機，柴油發電機組較早的廠家之一。我司擁有一流的檢查設備，先進的生產工藝，專業的制造技術，歡迎大家前來參觀，電話：13878198542
