英格發電機的工作原理

[文章來源：星光] [發布日期：2017-12-12] [瀏覽次數：]
   英格發電機的工作原理
   發動機帶動發電機轉子（ROTOR）轉動后，發電機依靠自身的剩磁電壓，經整流后對勵磁機的磁場（EXCITER STATOR）提供勵磁電流，勵磁機電樞電壓（EXCITER ROTOR）逐漸升高。該交流電壓經旋轉整流橋（ROTARING DIODES）整流后送入轉子磁場，使主發電機建立電壓。在轉速接近額定值時，從輸出獲取感應電壓（SENSE）和勵磁電源（INPUT   POWER）的電壓調節器（AVR）使發電機電壓迅速上升，并穩定在額定值。

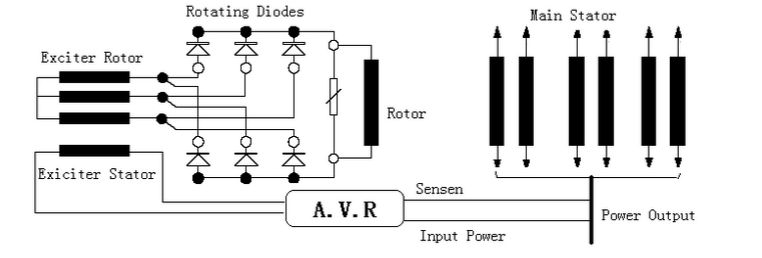

英格發電機電氣原理圖
    柴油發電機在正常運行過程中，若因某種原因，例如：負載變化，轉速變化，各繞組溫度變化等，發電機端電壓有升高或降低的趨勢時，自動電壓調節器AVR能檢測出這一微小的電壓偏差，并迅速地減少或增加勵磁電流，維持發電機的端電壓近似不變。

   定子（MAIN STATOR）機座采用焊接結構，外殼用鋼板卷制而成，沿圓周焊接加強筋，兩端有端環。斜槽設計的定子用冷軋硅鋼片沖制。

   轉子（MAIN ROTOR）轉子為整體式凸極結構。設計有阻尼系統，抑制動態過程中轉子繞組可能產生的過電壓、增加負擔不平衡負載運行能力。通風方式為軸向抽風方式。單軸承和雙軸承兩種結構。

   勵磁系統（EXCITATION SYSTEM）交流勵磁機是一個三相旋轉電樞式發電機，裝在非軸伸端。

   勵磁機定子（EXCITER STATOR） 交流勵磁機定子為磁場，勵磁繞組F1、F2，由AVR供電。

   勵磁機轉子（EXCITER STATOR） 交流勵磁機轉子為電樞，與主發電機同軸旋轉，線組為三相星形聯接，中性點不引出，對旋轉整流橋供電。

   旋轉整流器（ROTARING DIODES） 旋轉整流器是盤式結構，整流元件安裝兩個半圓弧形的導電板上，形成整流橋的+、－極。+、－極之間有浪涌抑制器。旋轉整流器的電源來自勵磁機轉子，輸出接入發電機轉子。

   自動電壓調節器（A.V.R）

   英格發電機的安裝位置
   電壓調節器使用M4螺栓安裝在發電機的接線盒內。

  如需要了解更多關于英格發電機的信息，歡迎撥打星光熱線：13878198542
