發電機組風冷式冷卻系統有哪些布置形式

[文章來源：星光] [發布日期：2017-07-10] [瀏覽次數：]
   發電機組風冷式冷卻系統采用空氣作為冷卻介質。由風扇產生的高速運動的空氣直接將高溫零件的熱量帶走，使柴油機在最適宜的溫度下工作。在氣缸和氣缸蓋外壁都布置了散熱片，用以增加散熱面積，還布置了導風罩、導流板、用以合理地分配冷卻空氣和提高空氣利用率，使冷卻效果更有效和均勻。風冷系統主要由散熱片、風扇、導風罩和導流板等組成。與水冷系統相比，風冷系統具有零件少、結構簡單、整機重量較輕、使用維修比較方便和對地區環境變化適應性好等優點；但風冷系統也有噪聲較大、熱負荷較高、風扇消耗功率較大和充氣系數較低等缺點。

   根據柴油機氣缸的排列、風扇類型和安裝位置，風冷系統的布置常有以下幾種：

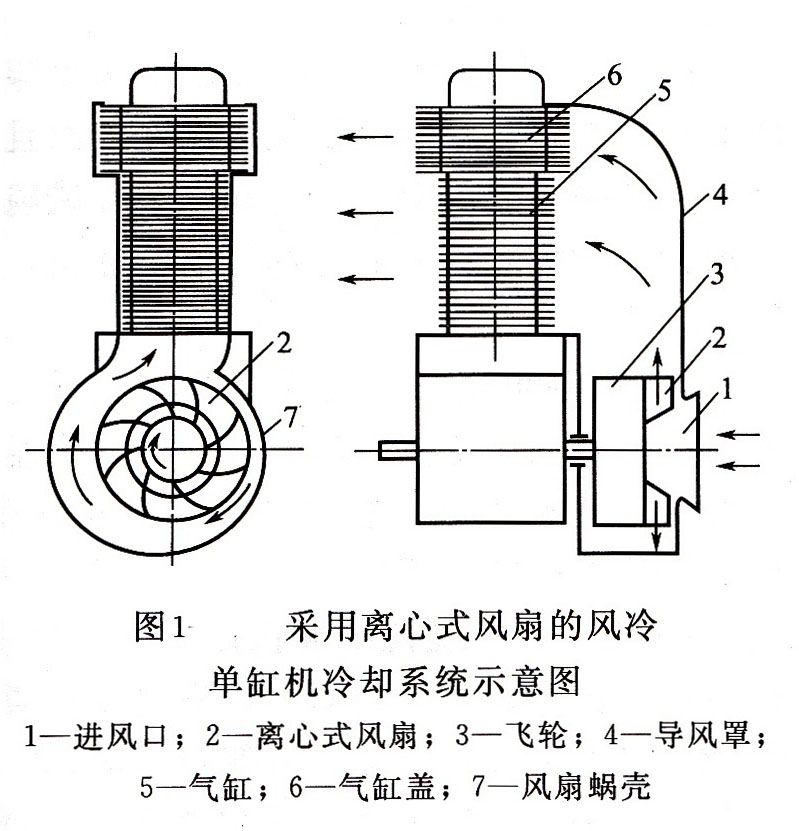

   1、采用離心式風扇的柴油機冷卻系統如圖1所示。單缸柴油機的離心式風扇往往與飛輪鑄在一起，布置在柴油機后端，由曲軸直接驅動?？諝庥蛇M(jìn)風口軸向吸入，從風扇蝸殼流出的氣流由導風罩引向氣缸和氣缸蓋進行冷卻。這種布置結構簡單、緊湊，沒有專門的風扇驅動機構，冷卻氣流流轉彎少，流動阻力較小，小型風冷柴油機多采用。

發電機組冷卻系統

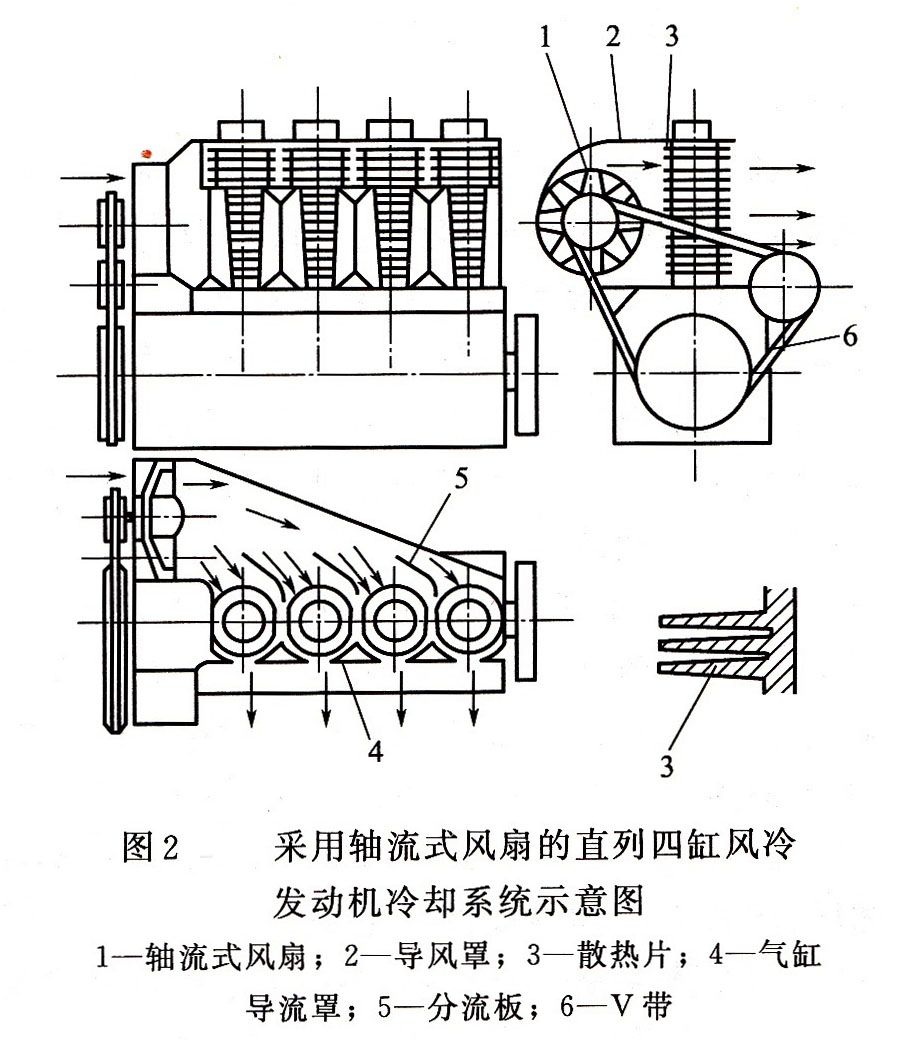

   2、采用軸流式風扇的直列式多缸柴油機的冷卻系統如圖2所示。軸流式風扇通過V帶由曲軸驅動，風扇布置在柴油機前端?？諝廨S向流動，由風扇吸入并壓進由導風罩組成的風室中，分別冷卻各個氣缸后經分流板流出。設置分流板是為了合理地組織空氣流動的路線，以達到提高冷卻效果和使各缸冷卻較均勻的目的。

發電機組冷卻系統1

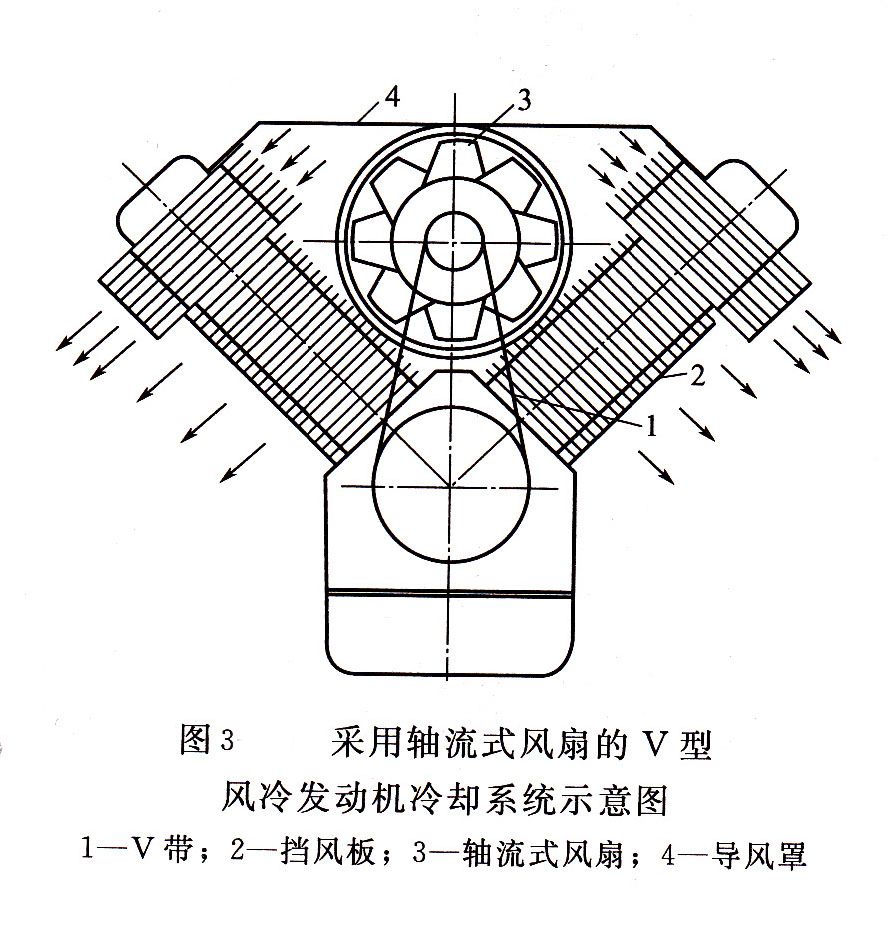

   3、采用軸流式風扇的V型柴油機的冷卻系統如圖3所示。軸流式風扇布置在發動機前端的兩排氣缸夾角中間，通過V帶由曲軸驅動。冷卻后的空氣分別由兩排氣缸的下側排出。

發電機組冷卻系統2
