空載特性曲線是發電機的最基本的特性曲線，也是決定發電機參數及運行特性的重要依據之一?？蛰d特性與其他特性相配合可以求出電壓變化率△U%、縱軸同步電抗Xd，保梯電抗Xp、短路比k和負載特性等。在進行發電機空載特性試驗的同時，還可以兼顧進行定子繞組匝間耐壓試驗、檢查定子三相電壓的對稱性、測定定子繞組的殘壓。下面由星光小編給大家分享下發電機空載特性試驗的操作方法。

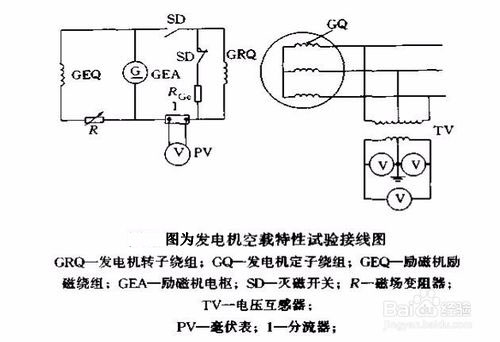

1.下圖為接線圖。
2.將自動調整勵磁裝置放在手動位置，退出強行勵磁和強行減磁裝置，將磁場變阻器R調至最大位置，將差動、過流、接地保護投入運行。
3.將發電機升速至額定轉速，且保持不變。
4.合上滅磁開關SD,調節磁場變阻器，慢慢調節勵磁電流，逐漸增加勵磁電壓，每增加額定電壓的10%
- 15%,應停留片刻，同時讀取并記錄各儀表的讀數和轉速值；定子電壓的最高值應該是汽輪發電機電壓升至額定電壓的130%,帶變壓器時為110%的額定電壓，水輪發電機電壓升至額定電壓的150%（以不超過勵磁電流為限）。
5.對有匝間絕緣的發電機結合進行匝間耐壓試驗時，應在最高試驗電壓下進行，持續時間為5min.
6.逐漸減少勵磁電流，降低定子電壓，每減少額定電壓的10%
-15%應停留片刻，讀取并記錄各儀表的指示值和轉速，當磁場變阻器退至電阻最大時，拉開滅磁開關。
7.拉開滅磁開關后，保持額定轉速，在定子繞組的出線處測量殘余電壓。
